Lắp định vị trên ô tô là giải pháp kỹ thuật giúp quản lý vị trí và bảo vệ an toàn cho phương tiện. Việc đấu nối thiết bị đòi hỏi sự am hiểu về sơ đồ mạch điện và dòng xả của bình ắc quy. Đội ngũ kỹ thuật viên tại Garage ô tô Hoàng Gia Phát luôn tuân thủ quy trình đo kiểm gắt gao để bảo vệ hệ thống điện nguyên bản.
Nguyên lý gắn GPS xe hơi và vị trí đấu nối an toàn
Gắn GPS xe hơi đòi hỏi kỹ thuật viên phải nắm vững sơ đồ phân phối điện từ bình ắc quy đến các rơ le điều khiển. Thiết bị định vị trên ô tô hoạt động dựa trên việc thu nhận sóng vô tuyến từ hệ thống vệ tinh toàn cầu và truyền dữ liệu tọa độ về máy chủ thông qua mạng viễn thông. Nếu can thiệp sai đường dây, hệ thống điện nhẹ trên xe sẽ gặp hiện tượng báo lỗi chập mạch hoặc xả kiệt điện nguồn trữ.
Sơ đồ nguồn BATT 12V và chân tín hiệu ACC
Hệ thống định vị có dây luôn cần tối thiểu hai dây nguồn chính để duy trì hoạt động ổn định và xác định trạng thái vận hành của động cơ. Dây nguồn dương BATT (thường có màu đỏ) phải được đấu nối trực tiếp vào cọc điện cực duy trì điện năng 12V liên tục, không phụ thuộc vào nấc ổ khóa điện.
Chân tín hiệu ACC (thường có màu cam hoặc vàng) kết nối vào đường điện sau nấc công tắc khóa, giúp thiết bị nhận biết chính xác thời điểm động cơ nổ máy hoặc tắt hoàn toàn.
Kỹ thuật viên tại Garage ô tô tại Hải Phòng – Hoàng Gia Phát sử dụng đồng hồ đo vạn năng Fluke để xác định chính xác hai đường dây này tại bảng cầu chì xe. Việc đấu đúng chân ACC giúp ứng dụng quản lý không bị báo sai trạng thái xe dừng đỗ thành trạng thái đang di chuyển. Điều này loại bỏ các cảnh báo ảo và tiết kiệm dung lượng dữ liệu truyền qua thẻ SIM M2M.
Kỹ thuật chọn vị trí giấu thiết bị tránh cản sóng GPS
Vị trí cài đặt quyết định đến 90% độ chính xác tọa độ và độ bền cơ học của bộ thu sóng. Mặt nhựa bên dưới bảng taplo phía sau cụm đồng hồ lái là không gian lý tưởng nhất để giấu thiết bị. Khu vực này vừa đảm bảo tính thẩm mỹ, vừa tạo điều kiện cho anten gốm thụ động hướng thẳng lên bầu trời mà không bị vật cản kim loại che chắn.
Cần tránh tuyệt đối việc lắp đặt thiết bị ngay dưới các bề mặt kim loại dày, khung xương sắt của thân xe hoặc gần các bộ phát sóng cao tần như hộp điều khiển túi khí và cụm khóa thông minh. Ngoài ra, kỹ thuật viên cần chú ý tới lớp phim cách nhiệt trên kính lái. Những dòng phim tráng phủ kim loại dày có thể làm suy giảm 30-50% cường độ sóng vệ tinh GPS, đòi hỏi phải dời vị trí thiết bị sang khu vực ốp nhựa cột A.
Hướng dẫn chi tiết đấu lắp thiết bị định vị có dây trên ô tô
Cài đặt thiết bị giám sát hành trình theo đúng tiêu chuẩn kỹ thuật giúp phương tiện duy trì dòng rò ở mức an toàn dưới 5mA. Quy trình thao tác chuẩn xác ngăn ngừa triệt để rủi ro chập cháy và giữ nguyên quyền lợi bảo hành chính hãng của xe.

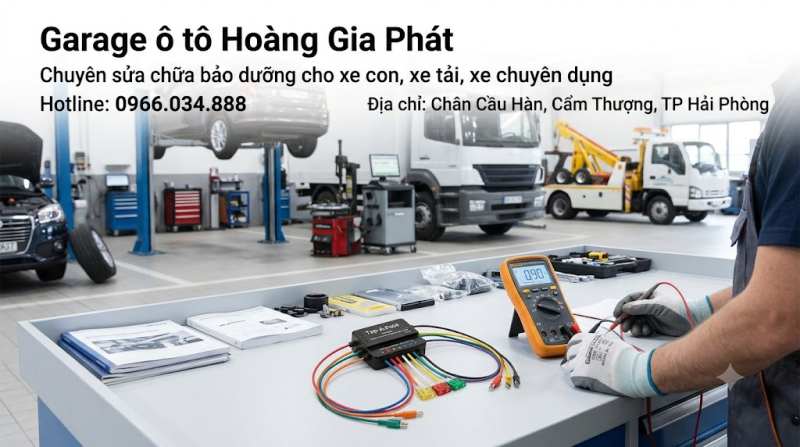

Chuẩn bị dụng cụ đo kiểm và vật tư điện chuyên dụng
Thao tác đấu nối điện ô tô chuyên nghiệp không cho phép việc vặn xoắn dây điện thủ công rồi quấn băng dính đen kém chất lượng. Kỹ thuật viên cần chuẩn bị đầy đủ kìm tuốt dây chuyên dụng, mỏ hàn thiếc, ống gen nhiệt cách điện, cầu chì phụ Tap-A-Fuse và đồng hồ đo vạn năng.
Đặc biệt, việc trang bị bộ cầu chì con bọ Tap-A-Fuse giúp lấy nguồn điện từ hộp cầu chì khoang máy hoặc khoang cabin một cách an toàn nhất. Phương pháp này hoàn toàn không cắt trích vỏ dây điện ô tô tiêu chuẩn AVSS, giúp dòng điện đi qua bộ định vị luôn được bảo vệ độc lập bằng một cầu chì 5A riêng biệt.
Các bước trích nối dây điện nguồn BATT và ACC không làm mất zin
Đầu tiên, kỹ thuật viên mở nắp hộc cầu chì trong cabin và dùng đồng hồ VOM đo điện áp. Chân cầu chì nào có điện áp 12.6V khi rút chìa khóa chính là nguồn BATT duy trì. Chân cầu chì chỉ xuất hiện điện áp 12.6V khi bật chìa khóa sang nấc ON/ACC chính là đường tín hiệu ACC.
Sau khi xác định đúng vị trí, cắm cầu chì Tap-A-Fuse vào chấu cắm tương ứng trên bảng điện. Dây âm (GND, màu đen) của thiết bị phải được bắt chặt vào bu-lông khung kim loại của thân xe để đảm bảo thoát mass tốt. Cuối cùng, luồn toàn bộ dây dẫn vào ống gen luột gà nhiệt, dùng dây rút nhựa cố định gọn gàng vào chùm dây nguyên bản của xe.
Sơ đồ kết nối nguồn tiêu chuẩn: [Cầu chì BATT 12V] ---> [Cầu chì phụ Tap-A-Fuse 5A] ---> Dây Đỏ (Bộ định vị) [Cầu chì ACC 12V] ---> [Cầu chì phụ Tap-A-Fuse 5A] ---> Dây Cam (Bộ định vị) [Khung xe (Mass)] ---> [Vòng đệm mắt ngỗng] ---> Dây Đen (Bộ định vị)
Đấu nối Rơ le cắt ngắt nhiên liệu tự động an toàn
Chức năng tắt máy từ xa qua rơ le là tính năng an toàn cao cấp giúp chủ xe chủ động bảo vệ tài sản khi xảy ra sự cố trộm cướp. Tuy nhiên, việc can thiệp vào mạch nguồn điện động cơ đòi hỏi độ chính xác tuyệt đối. Kỹ thuật viên chỉ được phép đấu nối rơ le ngắt mạch vào đường nguồn cắm của bơm xăng hoặc tín hiệu kim phun, tuyệt đối không cắt đường dây nguồn chính của hộp điều khiển trung tâm ECU.
Sử dụng rơ le 12V 40A có mạch diode bảo vệ chống xung ngược. Chân 85 và 86 của rơ le kết nối với dây điều khiển tín hiệu âm từ thiết bị định vị và đường ACC. Hai chân 30 và 87a ngắt đôi đường nguồn bơm xăng. Khi nhận lệnh tắt máy từ app, thiết bị sẽ kích mở rơ le để ngắt dòng điện cấp cho bơm nhiên liệu, khiến động cơ dừng hoạt động một cách an toàn khi xe giảm tốc độ.
Tham khảo thêm: Địa chỉ lắp đặt camera hành trình uy tín
Top 3 thiết bị định vị ô tô phổ biến nhất hiện nay
Đấu nối bộ theo dõi vị trí đòi hỏi việc lựa chọn thiết bị phần cứng chất lượng, có khả năng vận hành bền bỉ trong điều kiện nhiệt độ khoang xe lên tới 60 độ C. Dưới đây là 3 mẫu định vị được đánh giá cao nhất về độ ổn định.
| Thông số / Đặc tính | Protrack VT02S | Wetrack Lite | Adtracking A9 |
|---|---|---|---|
| Dải điện áp hoạt động | 9V – 36V DC | 9V – 90V DC | 9V – 36V DC |
| Chip xử lý GPS | U-Blox 7020 | MTK High Sensitivity | U-Blox UBX-M8030 |
| Dòng tiêu thụ chế độ chờ | ~3.5mA | ~2.1mA | ~4.2mA |
| Bộ nhớ lưu trữ nội bộ | 32MB (1,000 tọa độ) | 16MB (500 tọa độ) | 64MB (3,000 tọa độ) |
| Mạch bảo vệ quá áp | Có (lên tới 50V) | Có (lên tới 100V) | Có (Mạch bảo vệ TVS) |
| Chuẩn chống nước | IP65 | IP65 | IP67 |
| Tính năng ngắt máy | Không hỗ trợ | Không hỗ trợ | Có (Qua Rơ-le 40A) |
Đánh giá định vị Protrack VT02S chuẩn chip U-Blox
Mẫu Protrack VT02S là dòng sản phẩm quốc dân nhờ độ bền cao và khả năng bắt sóng cực nhạy. Trái tim của thiết bị là chip thu GPS U-Blox thế hệ mới cho phép chốt vị trí Cold Start chỉ trong 28 giây. Thiết bị có dải điện áp rộng, tương thích hoàn hảo với cả xe du lịch 12V và xe tải 24V.
Điểm cộng lớn nhất của Protrack VT02S là thuật toán thông minh tự động chuyển sang chế độ Deep Sleep khi xe dừng quá 5 phút. Dòng tiêu thụ duy trì ở mức 3.5mA, đảm bảo không làm kiệt bình ắc quy ngay cả khi xe không hoạt động suốt 3 tuần liên tục.
Đánh giá bộ định vị Wetrack Lite siêu nhỏ gọn
Wetrack Lite sở hữu kích thước siêu nhỏ, chỉ bằng một chiếc bật lửa ga. Điều này giúp việc giấu kín thiết bị trong nội thất xe trở nên vô cùng dễ dàng. Mặc dù nhỏ gọn, sản phẩm vẫn được trang bị đầy đủ mạch bảo vệ chống quá áp 60V giúp linh kiện không bị cháy nổ khi củ phát điện của xe gặp sự cố tăng áp đột ngột.
Thiết bị tích hợp sẵn chip cảm biến gia tốc MPU6050, giúp phát hiện chính xác các chuyển động bất thường, va chạm hoặc hành vi cẩu kéo xe trái phép. Tín hiệu cảnh báo sẽ ngay lập tức được gửi về điện thoại chủ xe qua cuộc gọi tự động hoặc tin nhắn SMS.
Đánh giá định vị Adtracking A9 cao cấp tích hợp ngắt máy
Adtracking A9 là dòng sản phẩm định vị phân khúc cao cấp chuyên dùng cho các dòng xe gia đình đắt tiền và xe cho thuê tự lái. Sản phẩm tích hợp bộ nhớ Flash ngoài 64MB, cho phép lưu trữ tới 3,000 tọa độ di chuyển khi xe đi vào vùng mất sóng nhà mạng GSM. Khi có kết nối trở lại, dữ liệu sẽ tự động đồng bộ đầy đủ lên máy chủ.
Nhờ được tích hợp cổng xuất lệnh điều khiển, Adtracking A9 cho phép kết nối trực tiếp với rơ le ngắt nguồn xăng điện tử. Tiêu chuẩn chống nước IP67 giúp thiết bị vận hành bền bỉ ngay cả khi bị nước xâm nhập vào khoang ca-pô trong quá trình rửa xe hay đi qua đường ngập nước.
So sánh ưu nhược điểm giữa định vị có dây và không dây
Thiết lập hộp đen ô tô bằng phương pháp kết nối có dây trực tiếp hay dùng loại sạc pin không dây đều có những ưu thế kỹ thuật riêng biệt. Việc lựa chọn phụ thuộc vào mục đích sử dụng thực tế của từng chủ xe.
Độ ổn định tín hiệu và nguồn cấp liên tục
Thiết bị định vị có dây sở hữu độ ổn định vượt trội nhờ sử dụng nguồn điện trực tiếp từ bình ắc quy xe. Tín hiệu vị trí được truyền tải liên tục theo thời gian thực với tần số cập nhật 5 giây/lần mà không lo hết pin giữa chừng. Đây là lựa chọn bắt buộc đối với các doanh nghiệp kinh doanh vận tải hoặc chủ xe cần giám sát hành trình 24/7.
Ngược lại, dòng định vị không dây dùng pin dung lượng cao (từ 5000mAh đến 10000mAh) giúp quá trình cắm lắp diễn ra trong vòng 3 giây nhờ đế nam châm hút cực mạnh. Tuy nhiên, để tiết kiệm pin, loại thiết bị này thường phải kéo dài chu kỳ cập nhật tọa độ lên 30 giây hoặc 1 phút, dẫn đến việc vệt đường đi trên bản đồ có thể bị mất góc rẽ hoặc có độ trễ nhất định.
Tính linh hoạt trong cài đặt và chi phí bảo trì
Thiết bị không dây chiếm ưu thế tuyệt đối về tính linh hoạt. Chủ xe có thể dễ dàng thay đổi vị trí đặt thiết bị từ dưới gầm ghế, cốp sau cho đến hốc bánh xe mà không cần can thiệp vào đường dây điện. Điều này giúp giấu thiết bị cực kỳ an toàn trước các công cụ dò sóng định vị chuyên dụng.
Tuy nhiên, chi phí bảo trì của định vị không dây lại cao hơn về mặt thời gian. Sau mỗi 15 đến 30 ngày sử dụng, người dùng phải tháo thiết bị ra để sạc lại pin. Nếu quên sạc, thiết bị sẽ ngừng hoạt động hoàn toàn, làm gián đoạn quá trình giám sát. Thiết bị có dây tuy tốn chi phí lắp đặt ban đầu tại garage nhưng lại vận hành hoàn toàn tự động trong suốt nhiều năm.
Giải đáp thắc mắc và lưu ý bảo vệ ắc quy khi cài đặt
Định vị xe ô tô có gây hao bình ắc quy hay không là câu hỏi phổ biến nhất của khách hàng khi đến làm dịch vụ. Khảo sát thực tế cho thấy, một bộ định vị chuẩn chất lượng cao chỉ tiêu thụ dòng điện khoảng 2mA đến 5mA khi xe ở trạng thái nghỉ. Trong khi đó, dung lượng ắc quy ô tô du lịch phổ thông dao động từ 45Ah đến 70Ah, hoàn toàn dư sức nuôi thiết bị trong 30-45 ngày mà vẫn khởi động máy bình thường.
Hiện tượng kiệt bình ắc quy chỉ xảy ra do hai nguyên nhân chính: đấu sai dây tín hiệu ACC khiến thiết bị luôn hoạt động ở chế độ công suất cao (tiêu tốn 40-60mA), hoặc do sử dụng các dòng định vị giá rẻ kém chất lượng không có tính năng tự động ngủ đông.
Tại Garage ô tô Hoàng Gia Phát, mọi thao tác cài đặt thiết bị đều đi kèm quy trình kẹp dòng bằng đồng hồ đo chuyên dụng để nghiệm thu dòng rò trước khi bàn giao xe cho khách hàng. Chúng tôi cam kết bảo hành kỹ thuật 24 tháng cho toàn bộ hệ thống đường dây điện đấu nối.
Thiết bị định vị ô tô có ghi lại hành trình không?
Có! Hầu hết các thiết bị định vị có dây lắp trên ô tô đều có app kết nối với điện thoại thông minh. Trong app có thể xem được hành trình của phương tiện di chuyển trong thời gian xác định. Hỗ trợ tốt cho các nghiệp vụ điều tra – xác minh phương tiện nhanh chóng
KẾT LUẬN
Lắp định vị trên ô tô đúng kỹ thuật là giải pháp đầu tư thông minh giúp bảo vệ tài sản và quản lý phương tiện hiệu quả. Việc lựa chọn thiết bị phù hợp kết hợp với quy trình đấu nối an toàn chuẩn garage sẽ giúp hệ thống vận hành bền bỉ mà không gây ảnh hưởng tới điện xe.
